正如諾獎獲得者安德烈·蓋姆所說：“石墨烯正從學術界走向工業界”。石墨烯已經迎來了科技創新與技術改革的第一道曙光，也正向我們的未來和發展照耀出更耀眼的光芒。

由于石墨烯本身具有的獨特結構和出色性能，被稱為“新材料之王”的石墨烯材料一躍成為新型材料中的榜首，是目前已知導熱率最高的材料。在這種優越的性能光環加持下，石墨烯已經開始向各高精尖技術和領域飛奔而去，深刻融入到人們的科研手段與探索技術當中，可為何說石墨烯正從學術界走向工業界？

首先，這是市場環境和經濟條件決定的首要因素——價格。在最各頂尖技術團隊數年如一日的探索下，石墨烯的價格隨著技術的發展和科研攻關的突破，已成功將石墨烯價格降至每公斤五百元。并且，這一價格趨勢在未來三年內還有望繼續降低。無疑，這是給石墨烯生產鏈上下游及附屬產業一道擲地有聲的響雷，它不僅改變這數個領域、數個行業的命運，更深深撥動這些市場主導者的心弦，使人們重新認識到：石墨烯時代的到來已經銳不可當！

在這些領域及企業當中，關注度最高的當屬鋰電池行業及新能源汽車制造業。毋庸置疑，相比傳統的電池，鋰電池給人們刷新了太多太多的認知，這些認知不僅是倍率性能的改變，不僅是循環壽命的改變，更在于它那隨著深入研發而發掘出無限的市場潛能和材料性能。在電子產品、科技產品飛入尋常百姓家的今天，手機、便攜式電腦、便攜式音響之所以能夠賣出大門、邁向戶外，無一不是因?yàn)閾碛幸允┑蠕囯姵叵冗M(jìn)續航能力、儲電能力等先進技術、熱門技術為支撐的。如果說石墨烯技術在電池上的廣泛應用是打開石墨烯市場大門的鑰匙，那么石墨烯電池在新能源汽車上的深入融合，也是徹底敞開石墨烯市場的兩扇光明大門。

在人們綠色、生態出行理念及碳達峰、碳中和雙碳政策的影響下，人們出行的交通工具不再僅僅依賴于傳統的汽油車，轉而，新能源汽車在人們的視野的距離被拉得越來越近。據Canalys的最新研究表明，2020年中國市場電動車（EV）銷量再創新高，共計130萬輛，占全球新能源車銷量的41%，同比增長了8%。2020年全球新能源車銷售增量高達39%。這個數據，給我們最強烈最直接的信號，是新能源汽車在得以覆蓋性運用和推廣后，作為新能源汽車的核心動力來源，石墨烯電池在新能源市場上的應用成了每個生產商、每個新用戶的關注焦點，也是人們奉行環保健康、綠色出行理念的重心所在。

石墨烯的應用和推廣，無論是在科技領域，還是剛需用品，都成了未來發展的大勢所趨。隨著石墨烯神秘面紗的揭開，這種趨勢將越來越明顯，這種影響也越來越深遠！

步入二十一世紀的今天，就是高科技的今天，就是新技術的今天。然而，什么是高科技？什么是新技術，這無疑給人冒出一個大寫的問號。毫無疑問，高科技、新技術都是建立在以新材料的應用基礎上的，尤以石墨烯的使用更加廣泛、更加深入，上可至航天科技的應用，下可達日常工作器材的支撐，可以說是新時代信息技術和科技命脈的“熱”門支柱。那么石墨烯材料作為新材料的新寵，作為新領域的王者，它究竟與其他材料有何不同之處？與傳統的石墨材料相比，石墨烯材料又有何過人之處？

石墨烯材料，顧名思義，就是通過石墨烯或者以石墨烯成分制作或者研發而成的新型材料，這個有“新材料之王”稱號的石墨烯，由于其優異的性能，廣泛的可用性，造就了相關產業廣闊的市場前景，其應用范圍覆蓋芯片、散熱材料、新能源以及柔性顯示、復合材料等多個領域，同時也是對傳統電池電容材料更朝換代的熱門選手。

而石墨與石墨烯究竟又有何不同？首先，其制作工藝和生產流程便大相徑庭。石墨烯并不是直接生產或者制作而成的，而是要通過各種嚴苛的工藝、復雜的程序、特定的條件下制作出氧化石墨烯，進而再轉換成石墨烯。難度在于，必須在強酸以及強氧化劑的標準條件下，把石墨通過氧化反應生成氧化石墨，在經過一系列反應后，石墨的表層便附上一層帶有含氧的官能團，正是在含氧官能團的作用下使得石墨片層間的范德華力出現驟減，繼而撐開石墨片層，增加了層間距；然后，將氧化石墨分散于水或有機溶劑中，再通過超聲處理就可以將氧化石墨剝離成單層或少數幾層的氧化石墨烯。從上述石墨烯的制造生產的流程中就可以看出，石墨烯是當今一種性能優異的新型材料，由于其本身具有很好的熱學性能，這也賦予了石墨烯材料導熱散熱的特殊性能，這也讓石墨烯材料一躍成為新型材料中的榜首，也是目前已知導熱率最高的材料。

在目前的科技領域和應用范圍當中，高導熱散熱材料仍然以石墨薄膜來進行完成，在傳統的角度上就賦予了石墨類導熱散熱材料的作用和使命。但是石墨烯材料作為石墨材料的加強版和升級版，石墨烯材料擁有的超高性能和超強應用已毋庸置疑。然而，在從產業化生產和應用的角度分析，石墨烯薄膜如要拿下傳統石墨薄膜的主導地位，重新占據導熱散熱材料市場的主體地位，除了擁有極高的導熱散熱性能外，在量化制造、規模生產上再深入推進，使石墨烯薄膜在生產成本上擁有更大的優勢。在性能和價格這兩個市場光環的加持下，相信不久的將來，石墨烯薄膜將成為散熱應用市場上主導散熱材料的閃耀新星！

石墨烯、碳納米管等石墨納米材料具有獨特的理化性質，即大的比表面積、優異的熒光猝滅性能、易于功能化、良好的生物相容性以及大的拉曼散射界面，這些優勢引起了不少學者對其在生物醫學領域的研究。

其中，在生物醫學領域備受關注的是金屬石墨納米囊，這是一種將金屬納米核限域在少層石墨烯殼層內部的新型石墨烯納米材料，具有優異的穩定性和良好的生物相容性。金屬石墨烯納米囊兼具石墨納米材料和金屬納米材料的雙重優點，利用其外殼，并通過可控設計和制備多種不同種類，可為不同生物醫學應用提供良好的納米平臺；同時，利用其外殼獨特的拉曼散射特征峰做內標，能避免來自環境和生物分子的干擾及直接接觸。

正是由于新型金屬石墨納米囊材料兼具石墨烯和金屬納米顆粒的雙重性質，在生物醫學應用領域具有極大的潛力。比如在生物檢測應用方面，研究證明它能提供一個抗干擾性強且靈敏度高的分析平臺，對臨床藥物檢測中有巨大的應用前景；在生物成像應用方面，因其比傳統的有機拉曼標簽具有更大的拉曼散射界面和更優越的穩定性，可以有效避免環境干擾，實現生物體系拉曼成像以及細胞靶向成像，促進具有受體靶向的納米載體開發，實現有效的藥物輸送和癌癥治療。

在治療應用方面，金屬石墨納米囊作為光熱試劑和藥物載體在癌癥、化療或其聯合治療及殺菌方面發揮極大作用，作為光熱材料可殺死癌細胞，提高治療效率，減少化療藥物的副作用，為臨床癌癥治療指明新方向。研究證明，其實現了實體瘤的高效光熱消融，作為藥物遞送平臺實現了抗炎癥前藥的有效遞送，消除了治療過程引發的驗證反應，并且還在抗菌治療中有廣闊應用前景。金屬石墨納米囊作為藥物遞送平臺，具有獨特磁學性能，還對胃部疾病的治療具有新的功能應用，即為口服藥物的遞送和胃部疾病的位點選擇性治療提供了新的思路。

目前，金屬石墨納米囊種類比較有限，主要應用于體外生物分子檢測、細胞成像以及癌細胞和病原菌的殺滅，活體層面的原位疾病診斷、藥物遞送和治療等領域。因此，未來我們應該把精力主要集中在開發更多新型種類，提高其生物相容性，并深入探究其對生物體造成的影響，以推動金屬石墨納米囊的生物醫學應用不斷向前發展。

自兩位石墨烯發現者獲得諾貝爾物理獎以來，全球就掀起石墨烯制備、改性和應用的研究熱潮，很多國家也從戰略層面對石墨烯進行部署及系統布局，搶占產業制高點。目前，全球已有80多個國家加大對石墨烯研發及生產的投入，美國、日本、歐盟、韓國等都相繼發布了一系列相關研究計劃和項目，總的來看，全球石墨烯研發、生產綜合實力最強的前三甲是美國、日本和中國。

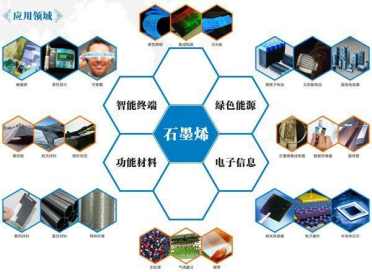

石墨烯作為“新材料之王”，下游應用前景廣闊，覆蓋芯片、散熱材料、新能源電池、柔性顯示和復合材料等多領域，是對傳統電容、鋰電池材料進行替代的熱門選手，新能源汽車的加速滲透也為其帶來增速，行業正等待著技術突破的爆發。中國的石墨烯產業究竟能否實現彎道超車？

新材料、信息技術和生物技術被列為新技術革命的重要標志。在碳材料的規模應用中，石墨烯和碳納米材料都處于突破階段。歐洲偏向理論研究，美國及韓國原創應用多，打下了堅實的產業基礎。而中國產業化規模最大，產業集群效應顯著，石墨烯等碳基材料產業整體呈蓬勃發展的勢頭。目前，產學研各界都在極力追求如何突破科技部提出的“顛覆性技術”。工信部也提案稱接下來會以重大關鍵技術突破和創新應用需求作為主攻方向，在“十四五”規劃等政策的推動下，在第三代半導體材料領域或許能大展身手。

硅基芯片作為美國主導的技術，一直被嚴防死守，而國內芯片對其較依賴，導致美國在全球芯片市場的絕對話語權。當前，三星已經實現了對5nm芯片的成熟量產，并在加大對3nm芯片的研發，可見以硅基為基礎材料制造的芯片已經接近摩爾定律極限。所以各國都在尋找可替代的半導體材料，中國正尋找石墨烯、光量子芯片等其他可替代出路，也許能成為中國扭轉局面的關鍵。目前，國內臺積電的工藝制程已穩定在5nm，3nm也慢慢實現量產，但已接近極限。而石墨烯不僅提取材料方面、提存工藝較簡單，并且在我國還擁有大儲量的原材料優勢。實際上，石墨烯材料就是通過石墨烯制取的碳基芯片，想要突破2nm芯片的限制，離不開石墨烯這個新型半導體材料。最近國產8英寸石墨烯晶圓已經實現小批量生產，我國的石墨烯技術創新成果頻出，產業化發展勢頭較猛。只要抓住碳基芯片這個機遇，就能改變被動的局面，實現轉折。

石墨烯產業逐漸進入冷靜期，不少問題也顯現出來。雖然資本界和學術界都熱情高漲，但上游材料生產企業盲目擴產、下游應用也顯現出低端化發展的苗頭。石墨烯雖然已走出實驗室，但要實現大規模商業化應用仍要面臨關鍵技術和裝備的問題。而只有盡快實現“關鍵性技術”的突破，才能完成彎道超車的愿望。

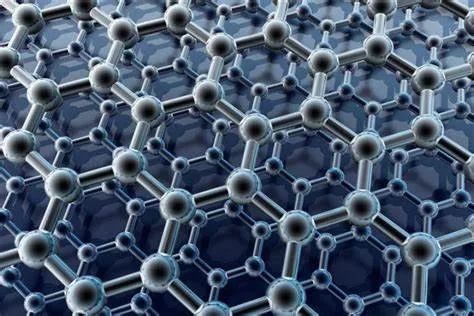

“20世紀是硅的世紀，21世紀將是碳的世紀”?！疤紩r(shí)代”來臨，石墨烯作為一種由單層碳原子組成的呈六角形蜂巢晶格形狀的二維碳納米材料，被公認為是21世紀的“未來材料”和“革命性材料”。中國有數量龐大的石墨烯基礎研究和產業大軍，在數字上有獨特優勢。但在基礎研究上存在急功近利的問題，產業總體規模不大，核心技術尚未取得突破性進展，石墨烯產業生態亟待實現從“量”到“質”的轉變。

石墨烯產業鏈結構較為完善，上游主要是以石墨為原材料的開發制備，中游是生產出的各類石墨烯產品，下游則是石墨烯材料的應用及產業化。目前，我國石墨烯產業鏈上中下游各存在哪些優勢及問題？又該如何實現由“量”轉“質”？

石墨烯應用缺乏“殺手锏”

“新興產業”石墨烯產業在諸多領域都有著廣闊的應用前景和無限潛能，下游相關產業正逐步鋪開，但仍缺乏一個真正的“殺手锏”。目前上市的石墨烯產品主要應用領域是復合材料和能源產業。目前下游應用多以中小微型企業為主，暫缺乏龍頭企業，對國家建設制造業創新戰略的參與度也不太高。在許多應用領域，存在著宣傳“噱頭”多于實質的問題。要想建立一個“殺手锏”級別的應用，除了國家的戰略布局，基礎研發的投入，更需要眾多企業力量的參與。因此，企業應該踏踏實實，著眼未來，積極地加入到石墨烯技術創新鏈中，加大投入。形成產學研協同，企業為主體、市場為導向的創新體系。同時，上中下游要做到合理資源置換整合，進行產業融合，才能更快推動“石墨烯+”，實現石墨烯對傳統產業的轉型升級，真正發揮出石墨烯的附加值。

隨著社會的發展和經濟的騰飛，當前社會的各種新生產業、新興領域也如雨后春筍般，迅速成了我們生活和工作中不可或缺的一部分，各種高科技、黑科技產品，早已“飛入尋常百姓家”，成了我們離不開的生活成份，像各種高分子材料、納米材料，與我們的日常生活用品和工作用品已融為一體，它們身上的各種優異性能、卓越性能便是象征它們價值的寵兒。尤其是石墨烯，想必大家對這個名詞并不陌生，它廣泛應用于現代科技、醫療、制造等領域當中，并發揮著巨大的作用，其地位和用途也舉足輕重想，更有學者把對石墨烯的開發和使用當作衡量一個國家或地區的經濟和科技發展能力的重要指標。那么，石墨烯究竟有什么獨到之處，能夠使它得到如此多的光環與青睞？下面我們一起來看個究竟。

一、無“微”不至，為筑牢安全的第一道防線立下汗馬功勞

在當前疫情肆虐之際，及時對病毒的檢測和鑒定是有效應對疫情的重要手段之一。但由于檢測技術和條件的限制，人們對該新冠病毒的檢測工作一度陷入窘境，耗時長、費力氣的檢測手段和方法是其中的始作俑者。然后，有專家發現，利用石墨烯的特質和性能，在相關觀察檢測儀的幫助下，通過分析石墨烯上的變化狀況，人們能夠快速檢測出是否感染了新冠病毒等各種病毒，而整個檢測過程，僅需10分鐘，比傳統的檢測方法提高了將近十倍的效率，更重要的是有可能實現人們居家自測，這在分秒必爭的抗疫防疫期間無疑是給我們爭取了寶貴的戰疫時間，并給我們控制疫情、防范疫情贏得了快速反應的先機。

二、一“網”無前，為保護人們的身心健康提供堅固的屏障

通過對石墨烯的觀察和研究，專家們進一步得到了令人振奮的結論，用石墨烯制造的石墨烯防霧光療護目鏡，比傳統普通的護目鏡擁有更加優越的性能，無論是在防護、耐磨、耐酸、使用等方面，用石墨烯制成的護目鏡呈現出無與倫比的性能，為節約成本、提高使用壽命打下扎實的基礎。在口罩常態化、普及化的今天，人們已經不再滿足于對普通的醫學口罩的使用，而通過使用石墨烯制造生產出的KN95防護口罩，則得到越來越多人的青睞，它超強的防護功能，給在戰疫一線的工作人員提供了高效、可靠、安全的保障。但需要注意的是，不久前加拿大衛生部發布了召回“石墨烯口罩”的公告，建議市民不要使用，稱其有可能吸入石墨烯顆粒從而對健康造成風險。由此可見，因石墨烯納米材料的使用及處理而產生的生物安全性問題亟待解決，石墨烯在醫療健康領域的創新應用仍有待進一步檢驗。

三、低碳環保，為人們帶來溫暖呵護

石墨烯的應用，遠遠不止于此，其卓越的性能、優異的材質，貫穿在我們?nèi)粘５囊率匙⌒挟?dāng)中，在紡織品、導熱體等領域，為我們的工作和生產發揮著巨大的作用。隨著材料制備技術的提高，石墨烯纖維實現了紡絲的高效率，其高導電、高導熱、高柔性及高透氣性等優異性能可應用于燃料電池的氣體擴散以及各種高強度涂料、導熱涂料、防腐涂料、導電涂料等。石墨烯供暖產品也逐漸走入大眾視野，由于快速健康供暖、節能減排、人體健康理療等特點，石墨烯地暖、石墨烯墻暖、石墨烯壁暖、石墨烯地毯供暖等產品出現在市場，順應了低碳環保的趨勢。同時，石墨烯纖維抗菌、抗病毒的性能也使其成為紡織材料業的新寵，石墨烯保健品、可穿戴石墨烯、石墨烯護腰、石墨烯內衣襪子、石墨烯面膜等大健康產品應勢而生。冬季導熱保暖，夏季散熱清涼，石墨烯作為一種健康環保的材料，在紡織業帶來一場蛻變與革新，引領化纖行業華麗升級。

四、高效安全，為人們的出行保駕護航

由于可以依靠電力的驅動，新能源車輛的出現為城市環保助力的同時，也為我們節約了大量的成本，但是車輛電池的使用壽命和續航能力，又成了困擾大家的新問題。而問世不久的石墨烯電池，無疑給大家下了一顆定心丸，8分鐘能充80%的電量，滿電狀態續航可達一千公里，這些數據都在向我們?cè)V說著石墨烯電池高效、耐用、節能等超群的優點。

五、“芯”之所向，為人們打開走向新的微觀世界之門

在我們的傳統觀念的潛意識里,硅基一直電子設備的芯片的代名詞，然而，人們對硅基芯片的開發和利用已接近極限，而在這種狀態下，硅基芯片的漏電等弊端日益見大。然而，英國物理學家發現了另一個可開發為芯片的潛力股——石墨烯制芯片，在體積上它不僅比硅基芯片小，基于石墨烯強大的導電性和穩定性，石墨烯制芯片將成為主宰未來電子設備芯片的主力軍之一。石墨烯與其他二維材料或硅基納米系統集成，也將有機會出現在未來的6G通訊器件中。

六、飛向蒼穹，助力人們探索美麗的浩瀚星空

未來，石墨烯在軍事、航空領域也將大放異彩。石墨密封材料的高耐磨性、高可靠性、耐燒蝕性使其成為“長征”“嫦娥”“天宮”等系列載人航空火箭的關鍵材料?；谑┑某`敏光探測器、航空裝置的機械保護材料及柔性電子顯示屏和電子元件等都是石墨烯可不斷擴展的新用途。值得注意的是，歐美政府已經開始重視石墨烯的國防及軍事應用潛力，因其輕薄、高硬度、高強度的特性在軍用防彈衣、石墨烯涂層軍用激光護目鏡等產品中具有獨特優勢。且在所謂“簽名管理”領域中的便利優勢使其在軍車、飛機、軍艦、潛艇等制備中極具吸引力。

有關石墨烯新的應用場景不斷被開發及挖掘，其發展前景顯現出無限的潛能。誰先掌握了石墨烯的核心技術和先進產品開發，誰就能成為這個朝陽產業的領跑者。石墨烯從研究走向應用，充滿想象力與可能性。

研究背景

由于其超高的電磁場局域特性，石墨烯等離子體激元(GPs)在納米光子學和光電子學中具有多種潛在的應用，例如常溫下的紅外光電探測器、傳感器和調制器。特別是，相比于面內等離子體激元，單層石墨烯邊緣的等離子體激元顯示出更好的電磁場局域特性。石墨烯具有兩種不同手性的邊緣，即鋸齒形或扶手椅形邊緣，這兩類邊緣結構產生了各種有趣的局域電子態，這些電子態與超導性、局域磁性和拓?fù)鋺B(tài)等有關。

一些研究已經確定，由于邊緣特定的電子帶結構，與這兩種邊緣相關聯的等離子體激元行為是不同的。然而，之前研究只關注手性對邊緣處片內等離子體模反射的影響。對沿著鋸齒形和扶手椅形邊緣傳播的1D邊緣等離子體激元的直接表征和比較仍然尚不完善。

成果簡介

近日，中山大學Shaozhi Deng、Huanjun Chen和Weiliang Wang合作，以“A Nano-Imaging Study of Graphene Edge Plasmons with Chirality-Dependent Dispersions”為題，在Adv. Optical Mater.發表最新研究成果，報道了鋸齒形和扶手椅形邊緣的等離子體模式及其色散的研究。作者采用納米成像技術來觀察這兩個邊緣，并證明邊緣等離子體激元行為強烈依賴于手性。這兩個邊緣的等離子體色散可以通過化學摻雜來改變。由于鋸齒形邊緣更強的分子吸收能力，相關的等離子體激元顯示出更寬的調諧范圍。

研究亮點

（1）利用真實空間的納米成像，首次可視化和比較了分別沿鋸齒形和扶手椅形邊緣傳播的邊緣等離子體模式；

（2）在原始石墨烯中，鋸齒形和扶手椅型邊緣的等離子體波與片狀模式的等離子體波相同，且比片狀模式的等離子體波短，表明存在更強的電磁場局域特性；

（3）通過化學摻雜，兩種邊緣模式的等離子體波長都發生紅移，鋸齒形模式顯示出更顯著的波長增量，是扶手椅邊緣波長增量的三倍。。

圖文導讀

1.?石墨烯手性確定

通過機械剝離大塊石墨制備石墨烯，并轉移到硅襯底上。為了在同一石墨烯片上測試和對比兩種類型的邊緣，選擇了具有90°角的樣品(圖1a)。石墨烯片的厚度通過原子力顯微鏡(AFM)表征來確定(圖1b)，為0.8 nm，證實了其單層性質。此外，原子力顯微鏡形貌顯示，光滑的石墨烯表面沒有缺陷、雜質和褶皺。

用拉曼光譜對石墨烯樣品進行表征。圖1c比較了從單層石墨烯的三個典型位置收集的拉曼光譜。在樣品的中心，2D峰(≈2700 cm^-1)和G峰(≈1600 cm^-1)之間的強度比為≈2.4，表明單層石墨烯的結晶度很高。兩個邊緣的拉曼光譜彼此不同，而且與中心位置的也不同。G峰是由縱向光學聲子和橫向光學聲子貢獻的，其中縱向光學聲子在扶手椅邊緣是活躍的，而橫向光學聲子在鋸齒形邊緣是主要的。因此，這種特性使得能夠通過偏振拉曼光譜來識別邊緣類型。

圖1d、e總結了G峰(I_G)的強度和角度θ的關系，角度θ由入射光的偏振方向和特定邊緣確定的?？梢杂^察到相反的偏振相關性，其中在鋸齒形(扶手椅型)邊緣處，相對于θ，I_G增加(減少)(圖1e)。區分邊緣類型的另一個證據是D峰和G峰的強度比，鋸齒形邊緣的I_D/I_G(≈0.1)比扶手椅形邊緣(≈0.27)弱。

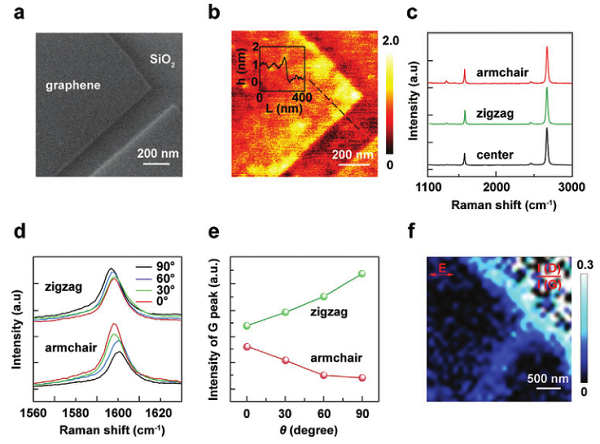

圖1?單層石墨烯片邊緣類型確認。（a）單層石墨烯片的掃描電子顯微鏡圖像，及其原子力顯微鏡圖像；（c）樣品中心和兩種邊緣的典型拉曼光譜；（d）鋸齒和扶手椅型邊緣的偏振相關拉曼光譜；（e）I_G和θ的關系；（f）由I_D/I_G構建的拉曼映射圖像，顯示扶手椅邊緣(亮條紋)具有較大的I_D/I_G值。

2.?納米成像測量

使用基于散射型掃描近場光學顯微鏡的納米成像技術，來研究單層石墨烯樣品的等離子體特性(圖2a)。圖2b顯示了石墨烯片、鋸齒形和扶手椅形邊緣的典型納米成像結果。在原始石墨烯樣品中，平行于兩個邊緣可以發現明顯的亮條紋，這是由于在邊緣反射的等離子體波的干涉而導致的等離子體片模式(圖2b，上圖)。此外，沿著兩個邊緣，可以觀察到一系列的亮點和暗點。這些特征源于等離子體波的干涉，這些等離子體波沿著1D邊緣傳播，并被90°反射。

圖2c示出了s-SNOM圖像沿四個典型方向的線圖譜分析，這四個典型方向分別垂直于鋸齒形(綠色實線)和扶手椅形邊緣(紅色實線)，以及沿兩個手性邊緣(綠色虛線和紅色虛線)。注意到，邊緣模式的等離子體激元波長小于薄片模式的等離子體激元波長，表明更強的電磁場局域特性。

進而，作者測量?jī)蓚€(gè)邊緣模式的色散關系，即等離子體頻率ω與其波矢量q的關系，并將它們與相應的片模式進行比較。結果顯示，隨著ω的增加，邊緣模式和薄片模式都表現出增加的q(減少的等離子體波長)(圖2d，f)。此外，兩種邊緣模式的色散曲線與兩種薄片模式的色散曲線相同且相似。這些結果清楚地表明，等離子體邊緣模式，不管它們的手性如何，都表現出典型的受狄拉克費米子無質量性質支配的石墨烯等離子體激元特征。

鋸齒形邊緣顯示出比扶手椅型邊緣更大的電子態密度，這將影響電子散射率，因此預計沿兩類邊緣等離子體波長不同。然而，根據干涉條紋的直接比較(圖2c、d)，不能區分對應于兩個邊緣的等離子體波長。作者將這種差異歸因于測量中使用的石墨烯片內的低電荷載流子密度。因此，進一步對石墨烯進行摻雜，并進行了納米成像測量。摻雜將在石墨烯片中引入更多的載流子，這有助于區分兩個手性邊緣的等離子體性質。結果顯示：（1）兩種邊緣模式的等離子體波在化學摻雜后都被拉長，同時，摻雜僅改變邊緣模式的波長，而不改變它們的1D等離子體激元色散特性；（2）與扶手椅邊緣的等離子體模式相比，鋸齒形邊緣的等離子體模式顯示出更大的等離子體波長；（3）除了等離子體波長偏移，化學摻雜也導致等離子體振幅的增強。如圖2b所示，與原始石墨烯片的振幅相比，化學摻雜后，兩個邊緣的近場振幅都變得更強。

圖2?單層石墨烯片中等離子體片模式和邊緣的納米成像。（a）s-SNOM測量的示意圖；（b）單層石墨烯的近場光學振幅圖像；（c）沿中指示的實線提取的近場光學振幅曲線；原始單層石墨烯中等離子體邊緣模式和薄片模式的色散；（e，g）對應于和的摻雜單層石墨烯中的等離子體激元色散。

3.?數值模擬

上述實驗結果可通過數值模擬進一步驗證。通過比較沿著兩個邊緣和片內的曲線，可以發現邊緣模式的等離子體激元波長比薄片模式的短。此外，對于原始石墨烯片，獲得的λpe-arm和λpe-zig都是176.6 nm，而片模式的等離子體激元波長是227.6 nm(圖3c)。

然后，作者對摻雜的石墨烯進行模擬?？梢郧宄乜吹?，與扶手椅邊緣的模式相比，鋸齒形邊緣模式的等離子體激元波長變化更大。此外，原始石墨烯和摻雜石墨烯的比率λe/λp在0.74至0.88的范圍內。這些結論與上述實驗結果一致(圖2c，下圖)。

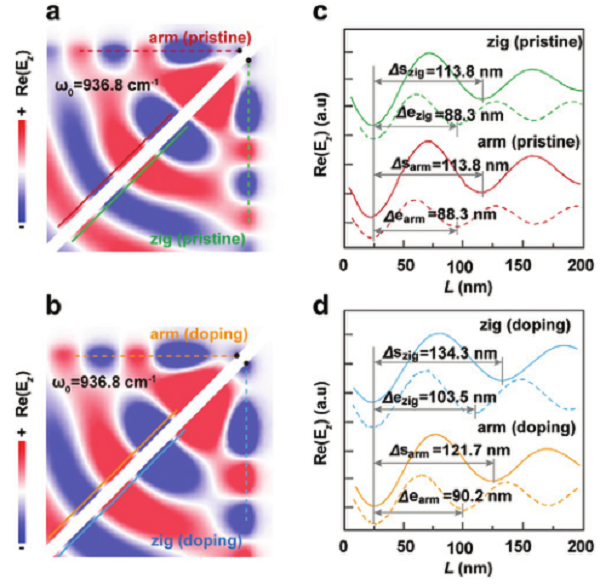

圖3?單層石墨烯片中等離子體片模式和邊緣模式的數值模擬。電偶極子誘導的原始石墨烯和摻雜石墨烯的近場分布；（c，d）沿和中所示的彩色虛線和實線記錄的Re(Ez)線輪廓。

4.?第一性原理計算

上述真實空間納米成像測量和數值模擬表明，在化學摻雜時，與扶手椅型邊緣相比，鋸齒形邊緣可以導致等離子體模式(1D邊緣模式和2D片模式)在波長方面具有優異的可調諧性。為了更深入地了解這種依賴于手性的行為，利用基于密度泛函理論的第一性原理計算，研究了兩個邊緣的局域電子結構和相應的化學吸附能力。

首先檢查沒有分子吸附的干凈石墨烯邊緣(上圖4a)。計算出的電子能帶結構清楚地表明鋸齒形邊緣是金屬性質的，而扶手椅型邊緣是半導體性質的(圖4b，c)。此外，在吸附NO₃^–基團時，電子將在兩個邊緣被湮滅(圖4d，e，綠色區域)。相比之下，NO₃^–基團在鍵合到邊緣時顯示出多余的電子(圖4d，e，黃色區域)。這些結果都與上述實驗結論相符合。

在驗證了密度泛函理論計算的有效性后，進一步檢驗和比較了NO₃^–基團在兩個邊緣的吸附能力。結果表明，與扶手椅邊緣相比，NO₃^–更容易被吸附到鋸齒形邊緣上。因此，在相同的硝酸蒸汽暴露下，鋸齒形邊緣易于被空穴摻雜。因此，與扶手椅型邊緣的等離子體模式相比，鋸齒形邊緣的等離子體模式在化學摻雜時表現出更寬的調諧范圍和更強的振幅。

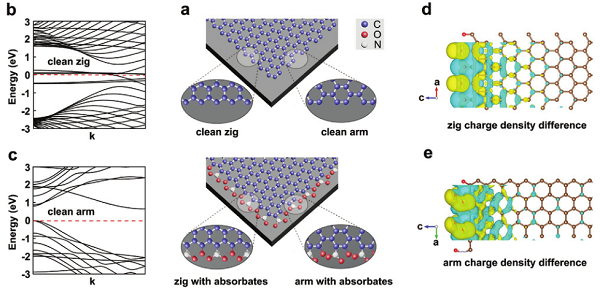

圖4?石墨烯邊緣HNO₃摻雜的第一性原理計算。（a）石墨烯邊緣的分子構型；鋸齒形和扶手椅形邊緣的電子能帶結構；（d，e）鋸齒形和扶手椅形邊緣的電子密度差分布。

結論

綜上，本文采用真實空間納米成像技術直接發射、觀察和比較沿單層石墨烯片的鋸齒形和扶手椅形邊緣傳播的等離子體模式。結果表明，由于鋸齒形邊緣的金屬性質，相比于邊緣模式或片模式，其等離子體模式對化學摻雜更敏感，鋸齒邊緣模式的等離子體波位移比扶手椅型邊緣的大。此外，本研究表明，納米成像技術可以作為研究2D原子晶體中與手性相關的等離子體行為的高空間分辨率探針。此外，還可以為基于2D偏振材料的未來中紅外納米光器件的發展提供深入見解。

文獻鏈接

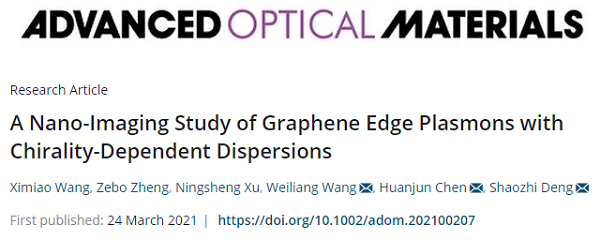

A Nano-Imaging Study of Graphene Edge Plasmons

with Chirality-Dependent Dispersions (Adv. Optical Mater.?2021, 9, 2100207, DOI: 10.1002/adom.202100207)

原文鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/adom.202100207

研究背景

雖然石墨烯基器件已被廣泛用于從自然界獲取各種能量，但用于能量獲取的石墨烯片的波傳播特性研究仍缺乏深入研究。

成果簡介

澳大利亞莫納什大學Wenhui Duan和東南大學Jian Zhang合作，以“Wave Propagation in Elliptic Graphene Sheet for Energy Harvesting”為題，在Nano Energy上發表最新研究成果，采用分子動力學模擬方法研究了橢圓石墨烯片的波傳播，以實現高效的能量收集。研究發現，橢圓石墨烯片的能量收集效率優于三種長寬比的矩形石墨烯片，證明了橢圓石墨烯片在能量收集方面的優越性?？紤]到能量收集時間和效率，縱橫比為2的橢圓形石墨烯片具有最佳的動能收集效果。該研究發現將對設計和制造新興的二維材料基能量采集器、質量傳感器和氣體探測器有極大地啟發作用。

研究亮點

（1）首次研究了橢圓石墨烯在脈沖載荷下的波傳播模式；

（2）通過施加正弦載荷，研究不同長寬比的橢圓石墨烯片的波傳播速度；

（3）通過在不同位置施加線脈沖載荷，研究了橢圓單層石墨烯的波聚焦現象。

圖文導讀

1.?橢圓形石墨烯建模

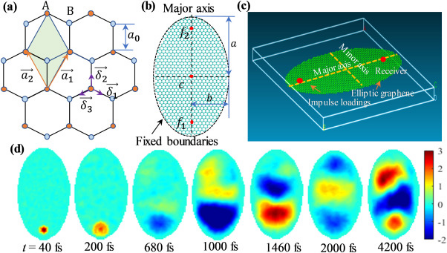

首先介紹了橢圓石墨烯片的概念，用于研究波傳播、波聚焦和能量傳輸特性。石墨烯的蜂窩狀網格結構如圖1(a)所示。橢圓形石墨烯片的設計和示意圖，如圖1(b)和所示。

橢圓形石墨烯片具有兩個焦點(表示為f1和f2)和一個橢圓中心。在下面的模擬中，下焦點f1被設計為裝載源位置，上焦點f2被認為是接收端?？v橫比為1.5、2和2.5的橢圓形石墨烯片被建模和分析，以研究波聚焦和能量傳輸現象的差異。

在模擬中，在石墨烯片上施加了兩種載荷，包括點載荷(施加在一個碳原子上)和線載荷(施加在一行中的幾個碳原子上)。利用橢圓石墨烯片在點載荷作用下的動態位移，來研究波的傳播和能量傳輸速度。此外，對橢圓石墨烯片在線載荷下的結果進行檢驗，研究能量收集應用中的波聚焦現象。

橢圓石墨烯片和動態模擬在Materials Studio進行，碳原子之間的相互作用通過COMPASS力場進行模擬。

2.?橢圓石墨烯片在點和線載荷下的波傳播模式

2.1?點載荷

研究了橢圓石墨烯片在點和線載荷下的波傳播模式。每種震源類型都考慮了兩種類型的載荷，即脈沖沖擊載荷和正弦載荷。確定了橢圓石墨烯片在正弦載荷下的波傳播速度。更重要的是，對橢圓石墨烯片在線脈沖載荷下的波聚焦現象進行了廣泛的研究，并研究了縱橫比和加載位置對波聚焦和能量集中的影響，并與矩形石墨烯片進行了比較。

點脈沖載荷下縱橫比為2的橢圓形石墨烯片的波傳播結果如圖1(d)所示?？梢钥闯觯?strong>位移波從40 fs到2000 fs向接收端傳播，然后在到達固定邊界時向后反射。位移波能量在到達石墨烯片的邊界之前集中在下焦點(t = 200 fs，680 fs)。波能集中在位移大小相反的兩個區域(t = 1460 fs)，最終在下焦點、橢圓中心和上焦點(t = 2000 fs)周圍形成三個集中區。當?shù)竭_(dá)固定邊界時，位移波發生后向反射，并在焦點和所研究的橢圓石墨烯片的橢圓中心周圍，形成三個不同位移大小的能量集中區。

圖1橢圓形石墨烯片的設計及示意圖。(a)石墨烯的蜂窩點陣結構；(b)二維視圖；(c)三維視圖；(d)脈沖載荷下，所研究的石墨烯片的波傳播模式。

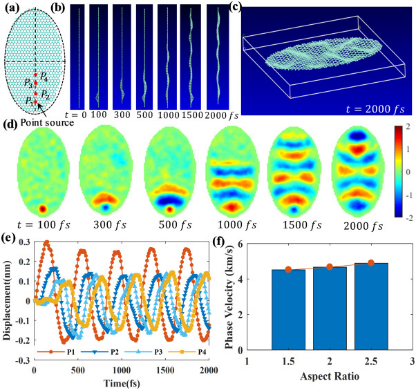

圖2研究了橢圓石墨烯在點正弦載荷下的波傳播。如圖2(a)所示，橢圓石墨烯片在下焦點處受到周期為400 fs且振幅為10 km/s的點諧波速度。橢圓石墨烯在Y-Z平面正弦激發下的波傳播過程(側視圖)如圖2(b)所示，橢圓石墨烯在2000 fs時的三維變形圖形如圖2(c)所示?？梢钥闯?，位移波從所研究的石墨烯片的下焦點傳播到上焦點。橢圓石墨烯在X-Y平面的位移波傳播模式(俯視圖)如圖2(d)所示。正弦載荷下的橢圓石墨烯具有多個波聚焦區域，這些區域的數量取決于所施加載荷的頻率值。然而，橢圓石墨烯在脈沖載荷下總是有兩個/三個波聚焦區域。

縱橫比為2的橢圓形石墨烯片，在不同位置的動態位移如圖2(e)所示。不同縱橫比的橢圓石墨烯的計算相速度如圖2(f)所示。結果表明，隨著石墨烯片長寬比的增加，相速度略有增加。

圖2?點正弦載荷下，橢圓石墨烯的波傳播示意圖；(b)模擬波傳播的側視圖；（c）2000 fs時波傳播模式的三維視圖；(d)不同時間波傳播模式的俯視圖；(e)石墨烯片在不同位置的動態位移；(f)相速度。

2.2?線載荷

進一步研究了線載荷下，橢圓單層石墨烯片的波傳播模式。圖3顯示了在線脈沖載荷下，縱橫比為2的橢圓形石墨烯片的波傳播結果。在下焦點周圍施加大小為10 km/s的線脈沖沖擊載荷，平行于橢圓形石墨烯片的水平軸(圖3(a))，并且在橢圓形石墨烯的不同位置的振動位移在圖3(b)中繪出。圖3(c)給出了在2080 fs處，碳原子位移的三維表面圖。可以看出，在該圖中存在三個峰，兩個峰在上下焦點處，具有負振幅，一個峰在橢圓中心處，具有正振幅。

橢圓石墨烯在不同時間的波傳播模式如圖3(d)所示。在40 fs處形成窄的矩形能量集中區，然后它作為梯形集中區(t=100 fs)傳播。之后，位移波向前傳播兩個(t= 600 fs，800 fs)和三個不同的區域(t = 2080 fs)。當位移波到達固定邊界時，波發生反射，能量集中在焦點(t = 3700 fs)和橢圓中心附近。

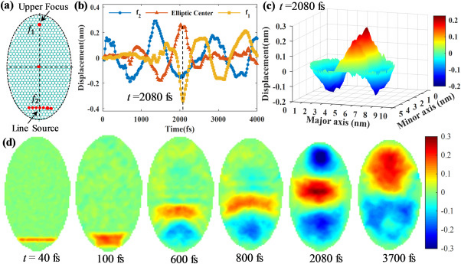

圖3?線脈沖載荷下，橢圓石墨烯的波傳播。(a)示意圖；(b)動態位移；(c)2080 fs時動態位移的三維表面圖；(d)不同時間的波傳播模式。

3?高效能量收集的波聚焦

研究了線脈沖載荷下，縱橫比對所研究的橢圓石墨烯片的波聚焦和能量輸運的影響，并研究了加載位置(即平行于石墨烯片的垂直軸和水平軸)對波聚焦的影響。

3.1?縱橫比的影響

首次研究了橢圓石墨烯片在平行于短軸的線脈沖載荷作用下的波聚焦現象，具有不同縱橫比的橢圓形石墨烯的結果如圖4所示。在該研究中，在平行于具有三個縱橫比的橢圓形石墨烯片的短軸的9個碳原子上，施加10 km/s量級的脈沖速度(圖4(a))。

使用石墨烯片的模擬位移和振動頻率來計算石墨烯片的動能密度E_k，不同縱橫比的橢圓形石墨烯片的空間能量分布如圖4(b)所示?？梢钥闯?，動能集中在具有三個縱橫比的橢圓石墨烯的下焦點和上焦點。圖4(c)提取并比較了不同時間沿主軸的動能密度。三個不同長寬比的橢圓形石墨烯片呈現兩個不同的峰，表明動能可以在石墨烯片的兩個焦點處獲得?？v橫比為2的橢圓形石墨烯片的動能密度在三個橢圓形石墨烯片中具有最高的能量峰值。因此，優化橢圓形石墨烯片的縱橫比對于獲取最大的能量是極為重要的。

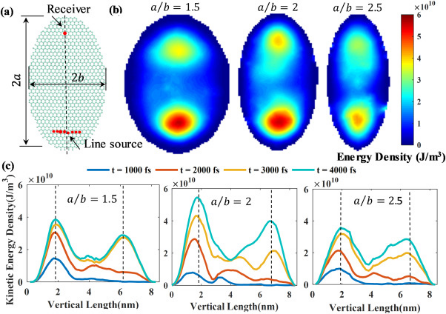

圖4?不同長徑比橢圓石墨烯片的能量聚焦。(a)加載條件示意圖；(b)空間能量分布；(c)沿主軸的時變動能密度。

此外，還比較了橢圓形石墨烯片和矩形石墨烯片的能量聚焦現象?？v橫比為2的矩形和橢圓形石墨烯片的能量聚焦的結果如圖5所示。作用在矩形石墨烯片上的線脈沖載荷(圖5(b))保持與作用在橢圓形石墨烯片上的線脈沖載荷相同(圖5(a))。圖5(c)繪出了接收端的計算動能，以研究能量集中現象。在0 fs到4000 fs范圍內，橢圓石墨烯在接收端的動能大于矩形石墨烯。在4000 fs時，與矩形石墨烯相比，橢圓形石墨烯片具有兩個不同的能量集中區域。為了驗證這一現象，提取了沿著橢圓形和矩形石墨烯板的主軸的動能密度(如圖5 (d)所示)?？梢钥闯觯瑱E圓形石墨烯片上下焦點處的動能密度分別是相應矩形石墨烯片的1.33倍和1.19倍。可以得出結論，與矩形石墨烯相比，橢圓形石墨烯片可以在焦點處獲得更多的能量。這一現象證明了橢圓形石墨烯片比矩形石墨烯片更適合能量收集。

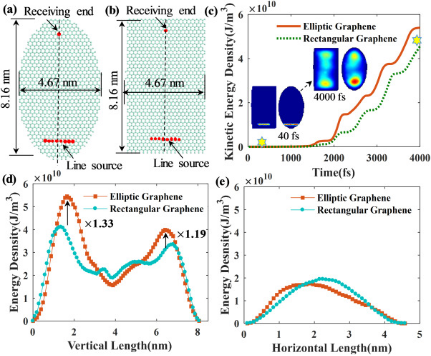

圖5?線沖擊加載源下，矩形和橢圓形石墨烯片的波聚焦比較。(a)橢圓形石墨烯的加載條件；(b)矩形石墨烯的加載條件；(c)接收端的能量演化曲線；(d)沿垂直軸的能量密度；(e)沿水平軸的能量密度。

此外，為了說明能量收集效率，提取并比較了橢圓石墨烯和矩形石墨烯在不同時間的動能。在該研究中，在下焦點周圍施加線脈沖加載源，縱橫比為2.5的橢圓形和矩形石墨烯片的時變能量密度如圖6所示。結果表明，相對于矩形石墨烯片，橢圓形石墨烯片可以在短時間內在接收端獲得與加載位置相同的能量。結果表明，相對于矩形石墨烯片，橢圓形石墨烯片可以在短時間內在接收端獲得與加載位置相同的能量。

圖6(c)進一步比較了橢圓形和矩形石墨烯片的能量收集時間?？梢钥闯?，縱橫比為2的矩形石墨烯片的能量收集時間在三個縱橫比中是最低的，其次是縱橫比為2.5和1.5的石墨烯片，這個現象和橢圓形石墨烯片是一樣的。矩形石墨烯片和橢圓形石墨烯片的區別在于，橢圓形石墨烯片收獲相同能量所需的時間比矩形石墨烯片少。此外，圖6(d)計算了矩形和橢圓形石墨烯片的能量收集效率。研究發現，橢圓石墨烯片的能量收集效率優于三種長寬比的矩形石墨烯片，證明了橢圓石墨烯片在能量收集方面的優越性。

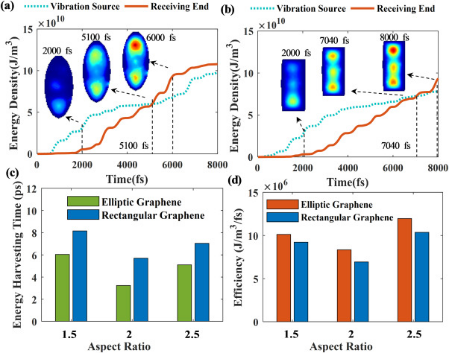

圖6?石墨烯片能量收集效率的比較。(a)橢圓形石墨烯片的能量密度演化；(b)矩形石墨烯片的能量密度演化；(c)能量收集時間；(d)能量收集效率。

3.2?加載位置的影響

進一步研究了橢圓石墨烯片在不同加載位置下的波聚焦現象和能量輸運。為了研究加載位置對波聚焦現象的影響，在橢圓石墨烯片的右中部和右下部施加了線脈沖加載。

縱橫比為2的橢圓形石墨烯片的能量傳輸結果如圖7所示。圖7(a)顯示了當線脈沖載荷位于右中心部分時，沿垂直軸的動能密度的演變?？梢钥闯?，開始時動能集中在石墨烯片的右中央部分。它傳播到下焦點(t = 2 ps，4 ps)，最后聚焦在上下焦點(t = 6 ps，8 ps)。橢圓石墨烯的這種能量傳輸路徑與右下部分應用線脈沖加載時的結果相同(圖7(b))。

圖7?加載位置對長寬比為2的橢圓石墨烯片波聚焦和能量輸運的影響。(a)加載作用在石墨烯片的右側；(b)加載作用在石墨烯片的右下方。

將線加載源位于不同位置時，橢圓形石墨烯的動能分布與矩形石墨烯進行比較(圖8)。圖8(a)和圖8(c)示出了不同加載位置下橢圓形和矩形石墨烯片在8 ps時的空間能量分布?？梢钥闯?，與相應的矩形石墨烯相比，無論在哪里施加線沖擊載荷，橢圓形石墨烯片都具有兩個不同的能量集中區域，并且更多的能量?jī)A向于集中在橢圓形石墨烯片，而不是矩形石墨烯片的上下焦點處。

圖8（b）和表明，橢圓形石墨烯片比矩形石墨烯片能收獲更多的能量，同時也證明了無論線載荷在哪里作用，動能都趨向于集中在橢圓石墨烯片的焦點上。

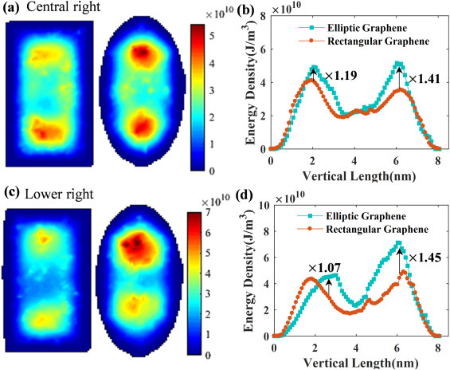

圖8?矩形和橢圓形石墨烯片的能量收集比較。(a)當線脈沖載荷施加在右中心部分時的空間能量分布；(b)沿主軸的能量密度；(c)在右下方施加線脈沖載荷時的空間能量分布；(d)沿主軸的能量密度；

結論

石墨烯片已被廣泛用于利用波傳播特性，設計納米諧振器和吸收器。然而，橢圓石墨烯片的波傳播模式和能量輸運尚未得到研究。本文通過分子動力學模擬方法，研究了橢圓石墨烯片在不同加載條件和幾何參數下的波傳播、波聚焦和能量輸運行為。本文的研究結果對能量采集器的設計和制造有一定的參考價值。。

文獻鏈接

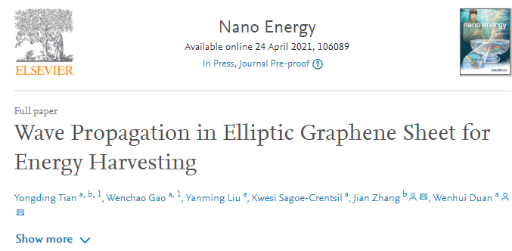

Wave Propagation in Elliptic Graphene Sheet for Energy Harvesting (Nano Energy,?2021, DOI: 10.1016/j.nanoen.2021.106089)

原文鏈接：https://doi.org/10.1016/j.nanoen.2021.106089

不少人認為石墨烯是中美兩國之間貿易談判的重要因素，也視為我國的重要籌碼。我國在石墨儲量、產量均為世界第一，不少國家需從我國進口該材料，這也存在了一定的戰略定位。石墨烯廣泛應用在電子制造、軍事武器、汽車制造等行業。本身的特質也非常突出，韌性、超導熱性、透明性、高強度、超導電性和低環境污染性都是它的特性。最重要的是近年的技術研究，它可能是替代石油的新能源之一。

近年，不少新能源電動車企業研發石墨烯材質的動力電池。石墨烯是一種導電和導熱性能都極好的材料，是目前最輕薄、最高強度和導電導熱最好的材料。其獨特的物理特性被不少人譽為“未來新材質”。

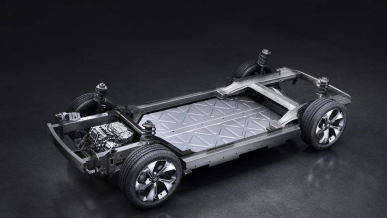

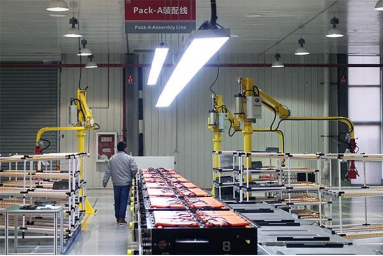

在2020年5月，廣汽集團新能源研發部門就公布了石墨烯動力電池。官方宣稱電池能在8分鐘充至85%的電量，而且使用壽命和安全性也都達到了量產使用的標準。在2000次循環充電后依然有90%的電荷容量，搭載這種新材料電池的純電動車的續航輕松突破700公里以上，甚至可達1000公里。這也很好的解決了純電動車的充電慢，續航短的兩個痛點。對于目前主流使用的三元鋰、磷酸鐵鋰有著更明顯的優勢，這也成為新能源汽車領域發展的一個新趨勢。

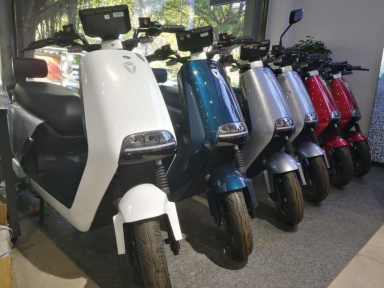

（市場上也有采用石墨烯材質電池的電動踏板車）

目前石墨烯在動力電池的應用主要有兩方面，一是作為電極材料，另一個就是導電劑，這都能有效改善電池導電性能。當然，石墨烯也有它的短板，目前制造石墨烯的成本較高，并且技術方面還有待提升，若要實現大規模應用，還存在一定的難度。

隨著國內政策的支持和企業的研發能力提升，石墨烯電池有望成為未來新能源純電動汽車發展趨勢。目前，產業鏈上游在原料供應方面，在提取高純石墨純化技術上取得了突破，全國首條自動化石墨烯生產線已開始試生產，有望解決從前石墨烯制備技術制約。下游新興領域的發展和產品應用促進市場增長，國內石墨烯市場規模在未來有望以高增長率持續增長。

除了應用在電動汽車電池外，我們?nèi)粘３Ｓ玫降氖謾C(jī)電池也同樣可采用石墨烯材質。這對于智能手機的續航能力有了大提升，哪怕是重度手機使用者，手機電池也能滿足一天的需求，配合各手機廠的快充技術，或許日后大家就不用帶著充電寶外出和付費租用。石墨烯應用范圍非常廣，特別是電子制造業，不少數碼產品的零件和生產材料都運用到石墨烯，且暫時并未有其它材質能完美替代，所以有不少人稱石墨烯是“黑色的黃金”。

14、11、7、5。

這是傳統硅基芯片的制程進化。從14nm到11nm，再到7nm、5nm……隨著科技飛速發展，電子設備的處理效率也越來越高，十年前最頂配電腦運行依然稍有卡頓的游戲，今天在手機上就能輕松暢玩。眾所周知，電子設備的性能高低，往往和中央處理器密不可分。那又是什么造就了處理器性能的提升？答案顯而易見，是芯片的升級。

芯片的升級，主要是在相同的尺寸下，增加更多的晶體管。在幾十年的研究后，人類在硅基芯片方面已經取得巨大的進步。但是，根據摩爾定律，硅基芯片的發展有本身的瓶頸。人類現在的芯片研發，已經接近硅基芯片的極限。晶體管柵極寬度越低，電子移動距離就越窄，就越容易出現漏電情況，解決也極為困難。可以肯定的是，在硅基芯片制程達到1nm物理極限后，就需要找到新的材料，以替代傳統芯片進行性能上的升級。

事實上，在還沒有達到極限前的今天，各國就已經開始尋找硅基芯片的可能替代材料，并取得了階段性的突破。

近日，英國塞薩斯大學的物理學家發現了迄今為止最小的微芯片，該芯片由石墨烯及其他2D材料采用“納米折紙”的形式制作而成。

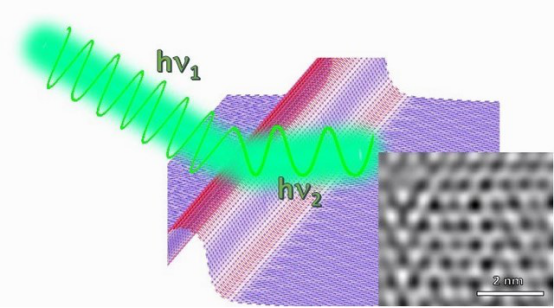

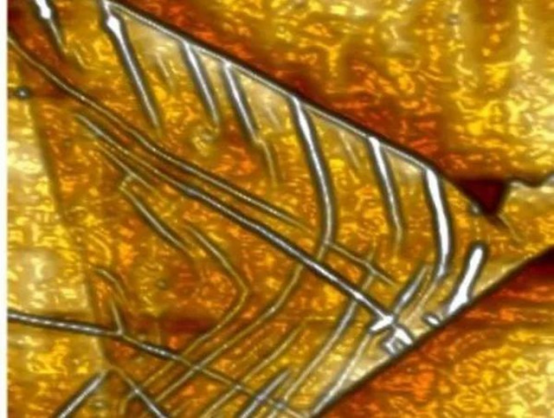

研究人員通過在石墨烯結構中形成紐結，當石墨烯條以此方式卷曲，其行為就可以像微芯片一般。最值得期待的地方在于，基于石墨烯等新材料的微芯片，體積比傳統硅基芯片縮小了約100倍！

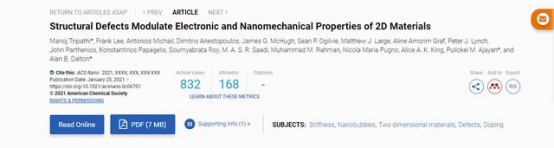

該論文第一作者M(jìn)anoj Tripathi博士表示，已經證明可以通過故意在結構中加入扭結，來創建石墨烯和其他2D材料的結構。通過制造這種波紋，可以批量可控的制造晶體管或邏輯門。

相比傳統的硅基芯片，石墨烯微芯片除了在體積上的優勢外，性能上也將優于傳統硅基芯片。塞薩斯大學的艾倫·道爾頓（Alan Dalton）教授表示，使用納米材料將使芯片體積更小，速度更快。在技術成熟后，或使電腦與電話的運行速度有數千倍的提升。

其實，石墨烯造芯片的構想很早前就被提出。在石墨烯微芯片的制造過程中，不需要添加額外材料，而且在室溫下就可以完成芯片加工，在環保性及節約材料方面，石墨烯微芯片將更具優勢。另外，由于石墨烯的高導電性特點，意味著石墨烯將比硅基芯片更穩定，更不容易產生漏電情況。

石墨烯微芯片優勢巨大，各國都在主動布局，以搶占未來芯片先機。而我國也在碳基芯片上取得了令人驕傲的成果，目前領先全球。2020年10月，我國中科院上海微系統團隊，就公布了其十年磨一劍的成果——8英寸石墨烯單晶晶圓。石墨烯晶圓，是實現電子器件集成的關鍵。值得一提的是，目前這款產品已經能夠小批量生產，這預示著我國將開啟微電子技術變革，產業化更進一步。

除此之外，我國石墨烯產業規模領先全球，石墨烯微芯片的研究，對我國來說是全新的機會?？梢灶A(yù)見，在21世紀科技飛速發展的今天，石墨烯將成為超越傳統硅基芯片的“潛力股”。在未來的芯片市場上，極有可能是中國企業進行主導，讓芯片徹底擺脫“受制于人”的尷尬現狀。
