2025年3月18日，國家市場監督管理總局發布第101號令，決定廢止《國家食品藥品監督管理總局行政復議辦法》，并對16件部門規章的部分條款予以修改，自2025年5月1日起施行。

其中對《檢驗檢測機構監督管理辦法》作出的修改如下：

• （一）增加一條，作為第六條：“檢驗檢測機構應當落實主體責任，明確法定代表人、技術負責人、授權簽字人等管理人員職責，規范檢驗檢測從業人員行為?！?/li>
• （二）第二十四條改為第二十五條，其中的“說服教育、提醒糾正等非強制性手段”修改為“說服教育、提醒敦促、約談糾正等非強制性手段”。
• （三）第二十六條改為第二十七條，修改為：“檢驗檢測機構違反本辦法第十四條、第十五條規定，法律、法規、規章對行政處罰有規定的，從其規定；法律、法規、規章未作規定的，由縣級以上市場監督管理部門責令限期改正，通報批評，對出具不實檢驗檢測報告的檢驗檢測機構處五萬元以下罰款，對出具虛假檢驗檢測報告的檢驗檢測機構處十萬元以下罰款。”

國家市場監督管理總局令第101號令

2025年3月27日，北京石墨烯研究院就美國商務部工業與安全局將北京石墨烯研究院 Beijing Graphene Institute 與北京石墨烯研究院有限公司 Beijing Graphene Institute Co., Ltd.(以下統稱“BGI”)同時列入實體清單，發表聲明，全文如下：

北京時間 2025年3月26日，美國商務部工業與安全局將北京石墨烯研究院?Beijing Graphene Institute 與北京石墨烯研究院有限公司 Beijing Graphene Institute Co., Ltd.(以下統稱“BGI”)同時列入實體清單，對此我們感到震驚和遺憾，強烈要求美國相關部門予以撤回。

作為全球領先的石墨烯科技企業，BGI始終致力于石墨烯材料的研發與產業化推廣，并陸續推出了石墨烯晶圓、石墨烯薄膜、蒙烯玻璃纖維、石墨烯電鏡載網等多個明星產品。其中蒙烯玻纖更是 BGI獨創的新型復合材料，廣泛用于飛行器及風電葉片防除冰、工業紅外加熱、新能源汽車、智能電子等多個領域，為全球綠色轉型和產業升級提供強大的技術支撐。

BGI 自主研發的多項技術已經走在全球前沿，并與世界多家知名高校和企業保持良好的合作關系，推動了石墨烯技術的全球標準化與產業應用。美國商務部的這一決定違背了開放、合作的國際科技合作原則，不僅阻礙了正常的技術交流，更傷害了全球產業鏈健康發展的環境與秩序。新材料科技持續推動科技革命的發展，BGI將繼續秉承初心，堅持“用石墨烯改變世界 用硬科技創造未來”的理念，以更加自主和開放的姿態持續推動石墨烯新材料的發展。

我們堅信，科技創新的步伐不會因短暫阻礙而停滯，也真誠希望與全球合作伙伴攜手，共同維護全球科技合作的公平環境，攜手共創開放創新的美好未來。

北京石墨烯研究院

北京石墨烯研究院有限公司

2025年3月27日

來源：北京石墨烯研究院微信公眾號

待測表面與理想平面的垂直距離

第三步，計算均方根平面度誤差（FLTq）。FLTq數值越小，說明平面度越好。

上式中，LFD為局部平面度偏差，A為平面度要素的表面積。

在材料測試中，如果表面平面度不佳，可能會影響測試結果的準確性。

2.平整度（Smoothness/Flatness）

平整度是指材料表面的平坦程度，通常用來描述材料表面的最大高度差。該術語在工程中常與“平面度”混用，但更側重微觀粗糙度或局部平整特性，而非整體平面形狀。

參考GB/T 6621-2009的平整度的測量方法，采用總指示讀數（Total indication reading，TIR）和焦平面偏差（Focal plane deviation，F(xiàn)PD）值表征平整度大小。

第一步，采用最小二乘法確定理想平面（參考面或焦平面）；

第二步，采集區域內任一點與理想平面（參考面或焦平面）的厚度差值f(x,y)；

第三步，計算TIR和FPD值。TIR和FPD數值越小，平面度越佳。

其實，從上述計算過程可以發現，平整度和平面度的表征指標有一定的程度的相似性。還有時候可能會有不同的行業習慣用法，比如，平面度是國際標準中的術語，而平整度可能是更口語化的說法。

3.平行度（Parallelism）

平行度，是指兩個平面之間的平行程度?？捎貌牧仙舷卤砻嬷g的最大間隙距離來表征兩個平面之間的平行程度。

平行度可用千分表進行測量。將待測平板固定到平臺上，豎直移動待測平板或高度尺規（千分表）進行測量，測量的最高測量值與最低測量值之差就是平行度。

上圖中，a為待測陶瓷基板，b為平臺，c (ΔH)是最高測量值與最低測量值之差，即為平板的平行度數值。

4.表面粗糙度(surface roughness)

表面粗糙度是指加工表面具有的較小間距和微小峰谷的不平度 [1]。其兩波峰或兩波谷之間的距離（波距）很?。ㄔ?mm以下），它屬于微觀幾何形狀誤差。表面粗糙度越小，則表面越光滑。通常把波距小于1mm尺寸的形貌特征歸結為表面粗糙度，1~10mm尺寸的形貌特征定義為表面波紋度，大于10mm尺寸的形貌特征定義為表面形貌。

我國國家標準有GB/T 131-2006《表面結構的表示法》，規定了表面粗糙度的表示方法，適用于表面粗糙度的標注和圖樣標注；GB/T 1031-2009《表面結構輪廓法 表面粗糙度參數及其數值》，規定了表面粗糙度的參數及其數值，適用于機械加工表面質量的評定，也可用于制定機械加工工藝規程和設計模具等。

零件被測表面和測量工具測量面的表面粗糙度都會直接影響測量的精度，尤其是在精密測量時。

熱膨脹系數測試是材料科學中一項重要的實驗技術，用于研究材料在不同溫度下的尺寸變化。通過測量材料在不同溫度下的膨脹量，可以了解材料的熱膨脹行為，為材料的設計和應用提供重要依據。

本文將詳細介紹熱膨脹系數測試的原理、方法、應用以及注意事項。

一、熱膨脹系數測試的原理

熱膨脹系數是描述材料在溫度變化時尺寸變化的物理量，其定義為:溫度升高1 K時，材料的長度（體積）的相對增加量。固體材料的熱膨脹本質，歸結為點陣結構中質點間平均距離隨溫度升高而增大。按照簡諧振動理論解釋?zhuān)簻囟茸兓荒芨淖冋穹拇笮〔荒芨淖兤胶恻c(diǎn)的位置。材料的熱膨脹來自原子的非簡諧振動

熱膨脹系數的大小取決于材料的化學組成、鍵的強度、結晶狀態、晶體織構、相變、內部裂紋缺陷等因素。例如，結構緊密的晶體通常有較大的膨脹系數，而無定形的物質如玻璃則有較小的膨脹系數。鍵強度高的材料一般會有低的膨脹系數。在發生相變時，材料的熱膨脹系數也會發生變化。合金元素的添加和織構的影響也會對熱膨脹系數產生影響。

對于同種材料而言，熱膨脹系數還是溫度的函數，因此，在熱膨脹系數測試時，通常需要測量材料在不同溫度下的長度變化，最終計算得出不同溫度下的熱膨脹系數。

二、熱膨脹系數測試的方法

熱膨脹系數測試的方法有多種，其中常用的包括線膨脹法、體積膨脹法和熱機械分析法等。

2.1? 線膨脹系數α

線膨脹法的測試原理是，通過測量材料在不同溫度下的長度變化來計算熱膨脹系數的。實驗時，將試樣固定在熱膨脹儀的支架上，通過加熱或冷卻試樣，測量其在不同溫度下的長度變化。為了消除試樣的熱應力對實驗結果的影響，通常需要在加熱或冷卻過程中進行多次測量，并取平均值作為最終結果。

2.1? 體積膨脹系數γ

類似地，材料的體積膨脹系數γ公式為：γ= (ΔV / V?) / ΔT其中，ΔV表示溫度變化ΔT時材料體積的變化量，V?表示原始體積，ΔT表示溫度變化量。

體積膨脹法的測試原理是，通過測量材料在不同溫度下的體積變化來計算熱膨脹系數的。實驗時，將試樣放入熱膨脹儀的樣品室中，通過加熱或冷卻試樣，測量其在不同溫度下的體積變化。與線膨脹法相比，體積膨脹法可以更全面地反映材料的熱膨脹性能，但需要更復雜的實驗裝置和更長的實驗時間。

2.3??熱機械分析法

熱機械分析法，是一種通過測量材料在加熱或冷卻過程中的熱膨脹和收縮行為，來研究材料熱膨脹性能的方法。實驗時，將試樣固定在熱機械分析儀的夾具上，通過加熱或冷卻試樣，測量其在不同溫度下的形變行為。熱機械分析法可以同時獲得材料的熱膨脹系數、彈性模量、熱導率等多種物理性能參數。

梅特勒托利多熱機械分析儀

三、熱膨脹系數測試的應用

熱膨脹系數測試在材料科學和工程領域中具有廣泛的應用。

首先，熱膨脹系數是材料設計和選擇的重要依據。由于不同的材料具有不同的熱膨脹性能，需要根據具體的應用場景選擇合適的材料。

其次，熱膨脹系數測試可以用于評估材料的熱穩定性和可靠性。在高溫或低溫環境下，材料的熱膨脹行為可能發生變化，需要通過實驗來驗證其性能。

此外，熱膨脹系數測試還可以用于研究材料的微觀結構和性能之間的關系，為材料改性和優化提供指導。

四、熱膨脹系數測試的注意事項

在進行熱膨脹系數測試時，需要注意以下幾點：

1. 試樣的制備和處理要符合實驗要求，確保試樣的尺寸、形狀和質量符合要求，避免因?yàn)樵嚇又苽洳划?dāng)導致實驗結果不準確。

2. 實驗過程中需要控制加熱或冷卻速率，避免因?yàn)樗俾蔬^(guò)快或過慢導致實驗結果失真。

3. 實驗過程中需要注意保持儀器的穩定性和準確性，定期對儀器進行校準和維護，確保實驗結果的可靠性。

4. 在處理實驗結果時，需要注意數據的有效性和可靠性，對于異常數據需要進行仔細的分析和處理，避免因?yàn)閿?shù)據錯誤導致實驗結果不準確。

綜上，熱膨脹系數測試是材料科學中一項重要的實驗技術，通過測試可以了解材料的熱膨脹性能，為材料的設計和應用提供重要依據。在進行熱膨脹系數測試時，需要注意實驗原理、方法、應用和注意事項等方面的問題，確保實驗結果的準確性和可靠性。

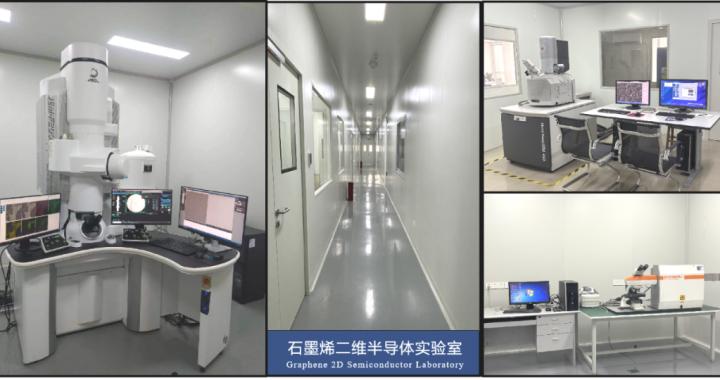

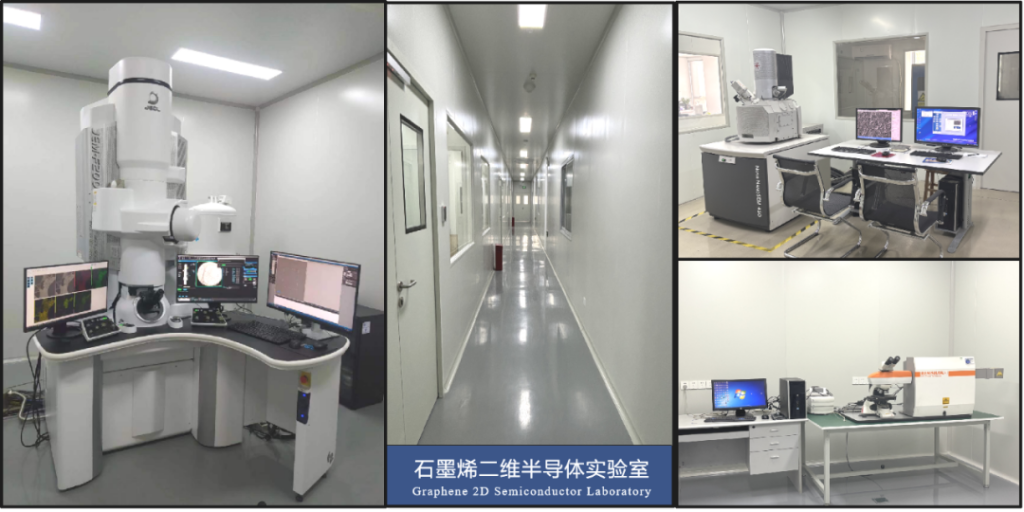

近日，由江蘇省石墨烯產業技術創新聯合體主導建設的石墨烯二維半導體實驗室正式竣工并投入使用。該實驗室聚焦石墨烯與二維半導體材料的創新研發，重點攻克二維材料的生長、轉移、異質結構筑等關鍵技術問題，致力于推動石墨烯材料在電子信息及集成電路領域的應用。

在硬件配置方面，實驗室配備了一系列國際領先的大型精密儀器，核心設備包括可實現原子級精度觀測的透射電子顯微鏡（TEM）、高分辨率原子力顯微鏡（AFM）、拉曼光譜儀（Raman）、掃描電子顯微鏡（SEM）、霍爾效應測量系統等尖端儀器，為材料分析與器件開發提供全方位支持，設備總價值超過2000萬元。

目前，實驗室承擔了江蘇省2023年重點研發計劃（產業前瞻與關鍵核心技術）項目“晶圓級石墨烯類二維半導體材料及其在邏輯和光源器件應用中的關鍵技術研究”，并獲得1500萬元專項資金支持。該項目聚焦石墨烯類二維材料在邏輯器件與光電器件開發，已與南京大學、東南大學、中科院蘇州納米所等高校及科研院所建立聯合攻關機制，旨在打造“產學研用”深度融合的創新生態，加速技術成果轉化。

未來，實驗室將積極對接國家戰略需求，深化與國內外頂尖科研機構和行業龍頭企業的合作與交流，構建開放共享的創新平臺。通過聯合攻關、技術交流與成果轉化，實驗室將全力推動石墨烯二維半導體技術的發展和創新，為我國半導體產業的高質量發展貢獻更多力量。

石墨烯二維半導體實驗室的啟用，標志著江蘇省石墨烯產業技術創新聯合體在新型半導體材料研發領域邁出了重要一步，將為我國突破高端芯片技術瓶頸提供關鍵支撐。

近日，廈門火炬石墨烯新材料孵化器有限公司與廈門大白科技有限公司簽署合作協議，共建智能衛浴材料領域“聯合實驗室”。

簽約活動上雙方就以石墨烯為代表的新材料在創新領域的應用、智能衛浴發展應用及未來合作方向等方面進行友好交流。本次共建簽約標志著雙方合作的正式啟動，后續雙方將深度融合技術優勢，聚焦以石墨烯為代表的新材料在衛浴場景的革新應用。

1.?石墨烯的典型拉曼光譜圖

石墨烯的拉曼光譜由若干峰組成，主要為G峰，D峰以及G’峰。G峰是石墨烯的主要特征峰，是由sp²碳原子的面內振動引起的，它出現在1580cm^-1附近，該峰能有效反映石墨烯的層數，但極易受應力影響。

D峰通常被認為是石墨烯的無序振動峰，該峰出現的具體位置與激光波長有關，它是由于晶格振動離開布里淵區中心引起的，用于表征石墨烯樣品中的結構缺陷或邊緣。

G’峰，也被稱為2D峰，是雙聲子共振二階拉曼峰，用于表征石墨烯樣品中碳原子的層間堆垛方式，它的出峰頻率也受激光波長影響。舉例來說，圖1為514.5nm激光激發下單層石墨烯的典型拉曼光譜圖。其對應的特征峰分別位于1582cm^-1附近的G峰和位于2700cm^-1左右的G’峰，如果石墨烯的邊緣較多或者含有缺陷，還會出現位于1350cm^-1左右的D峰，以及位于1620cm^-1附近的D’峰。

圖1 514nm激光激發下單層石墨烯的典型拉曼光譜圖^[1]

當然對于sp²碳材料，除了典型的拉曼G峰，D峰以及G’峰，還有一些其它的二階拉曼散射峰，大量的研究表明石墨烯含有一些二階的和頻與倍頻拉曼峰，這些拉曼信號由于其強度較弱而常常被忽略。如果對這些弱信號的拉曼光譜進行分析，也可以很好地對石墨烯中的電子-電子、電子-聲子相互作用及其拉曼散射過程進行系統的研究。

2.?石墨烯拉曼光譜與層數的關系

多層和單層石墨烯的電子色散不同，導致了拉曼光譜的明顯差異。圖2為532nm激光激發下，SiO₂（300nm）/Si基底上1~4層石墨烯的典型拉曼光譜圖，由圖可以看出，單層石墨烯的G’峰尖銳而對稱，并具有完美的單洛倫茲（Lorentzien）峰型。

此外，單層石墨烯的G’峰強度大于G峰，且隨著層數的增加，G’峰的半峰寬（FWHM: full width at half maximum）逐漸增大且向高波數位移（藍移）。

雙層石墨烯的G’峰可以劈裂成四個洛倫茲峰，其中半峰寬約為24cm^-1。這是由于雙層石墨烯的電子能帶結構發生分裂，導帶和價帶均由兩支拋物線組成，因此存在著四種可能的雙共振散射過程（即G’峰可以擬合成四個洛倫茲峰）。

同樣地，三層石墨烯的G’峰可以用六個洛倫茲峰來擬合。此外，不同層數的石墨烯的拉曼光譜除了G’峰的不同，G峰的強度也會隨著層數的增加而近似線性增加(10層以?xún)?nèi)，如圖3所示)，這是由于在多層石墨烯中會有更多的碳原子被檢測到。

綜上所述，1~4層石墨烯的G峰強度有所不同，且G’峰也有其各自的特征峰型以及不同的分峰方法。因此，G峰強度和G’峰的峰型常被用來作為石墨烯層數的判斷依據。

但是當石墨烯層數增加到4層以上時，雙共振過程增強，G’峰也可以用兩個洛倫茲峰來擬合，拉曼譜圖形狀越接近石墨。所以，利用拉曼光譜用來測定少層石墨烯的層數具有一定的優越性（清楚、高效、無破壞性），其給出的是石墨烯的本征信息，而不依賴于所用的基底。

圖2 （a）1,2,3,4層石墨烯的拉曼光譜; （b）1~4層石墨烯的拉曼G’峰^[1,2]

舉例說明，圖3揭示了1~10層石墨烯的拉曼光譜（1550cm^-1-1640cm^-1），右上角插入的圖為石墨烯材料在60 Torr的NO₂下熱暴露前后的拉曼光譜圖。由圖可知，對于單層石墨烯和雙層石墨烯，G峰分別位于1614 cm^-1和1608 cm^-1附近。而三層石墨烯的G峰被劈裂成兩個峰，分別位于1601.5 cm^-1和1584 cm^-1附近，后者標記為G^–（低強度峰）。隨著石墨烯層數超過3層時，G峰出現在1582 cm^-1和1598 cm^-1處，低強度峰的峰強也隨著層數的增加而增加。由此可以確認NO₂在石墨烯最表層和最里層的吸附效果。

圖3 ?1~10層石墨烯的拉曼光譜^[3]

3.?含有缺陷石墨烯的拉曼光譜分析

眾所周知，石墨烯是一種零帶隙的二維原子晶體材料，為了適應其快速應用，人們發展了一系列方法來打開石墨烯的帶隙，例如：打孔，用硼或氮摻雜和化學修飾等，這樣就會給石墨烯引入缺陷，從而對其電學性能和器件性能有很大的影響。

拉曼光譜在表征石墨烯材料的缺陷方面具有獨特的優勢，帶有缺陷的石墨烯在1350cm^-1附近會有拉曼D峰，一般用D峰與G峰的強度比（I_D/I_G）以及G峰的半峰寬（FWHM）來表征石墨烯中的缺陷密度^{[4, 5]}。圖4揭示了I_D/I_G隨著³⁷Cl⁺輻照能量增加的變化曲線圖及對應的輻照能量的HRTEM圖。I_D/I_G的最大值出現在³⁷Cl⁺輻照能量約為10¹⁴?ions/cm²處。研究表明，缺陷密度正比于ID/IG，因此此時的缺陷是最多的。進一步增加輻照能量（10^16?inos/cm²），樣品已經完全非晶化了（HRTEM）。拉曼光譜依然有效，這是因?yàn)闃悠啡员Ａ袅藄p²結構的相。此外，含有缺陷的石墨烯還會出現位于1620cm^-1附近的D’峰。I_D/I_D，與石墨烯表面缺陷的類型密切相關?。綜上所述，拉曼光譜是一種判斷石墨烯缺陷類型和缺陷密度的非常有效的手段。

圖4 I_D/I_G隨著³⁷Cl⁺輻照能量增加的變化曲線圖及對應的輻照能量的HRTEM圖^[4]

4. 石墨烯的表面增強拉曼效應

當一些分子吸附在特定的物質（如金和銀）的表面時，分子的拉曼光譜信號強度會出現明顯地增幅，我們把這種拉曼散射增強的現象稱為表面增強拉曼散射（Surface-enhanced Raman scattering，簡稱SERS）效應。SERS技術克服了傳統拉曼信號微弱的缺點，可以使拉曼強度增大幾個數量級。當然想要得到很強的增強信號首先需要得到很好的基底。

石墨烯作為一種新型二維超薄碳材料，易于吸附分子，可以說是天然的襯底。當某些分子吸附在石墨烯表面時，分子的拉曼信號會得到明顯地增強。近年來，許多學者對此進行了研究，試驗結果顯示石墨烯不僅可以增強分子拉曼光譜信號，還可以有效地淬滅熒光分子的熒光背低，為分析檢測提供了一個良好的平臺。我們把這種拉曼增強效應稱為石墨烯增強拉曼散射效應（GERS）。

研究發現，單層石墨烯增強因子最大，可達17倍，隨著層數的增多，增強因子逐漸降低。圖5揭示了單層石墨烯、金屬銀和羅丹明的協同增強SERS的穩定性。圖5d為單層石墨烯在Ag基底上經過連續激光輻照（每次間隔8min）后的拉曼光譜圖。

圖5 單層石墨烯、金屬銀和羅丹明協同增強SERS的穩定性^[5]

此外，針尖增強拉曼散射（TERS）的發展把SERS和原子力顯微鏡（AFM）的分析結合了起來。目標是真正實現拉曼分析的納米尺寸空間分辨率。通過將AFM的針尖包覆活性金屬或金屬納米粒子使其具有SERS活性，SERS增強效應將可能只發生在針尖附近很小的范圍內，一般針尖都小于100nm，從而使其空間分辨率也小于100nm。目前TERS測量石墨烯已經獲得了成功，但是不是所有樣品都能得到很好的結果。這是由于TERS所取樣品的分子數目相應地減少了幾個數量級，雖然SERS的拉曼強度有所增強，但并不是所有樣品最終的TERS強度能超過常規的拉曼信號。

5. 拉曼光譜激光器波長的選擇

從紫外、可見到近紅外波長范圍的激光器均可用作拉曼光譜分析的激發光源，激光器波長的選擇對實驗結果有著重要影響，典型的激光器如下：

紫外：244nm，257nm，325nm，364nm

可見：457nm，488nm，514nm，532nm，633nm，660nm

近紅外：785nm，830nm，980nm，1064nm

拉曼散射強度與激光波長的四次方成反比。

紫外激光器適合生物分子（蛋白質、DNA等）的共振拉曼實驗以及抑制樣品熒光，靈敏度高，325nm激發的拉曼強度是633nm激發的14倍。但目前紫外拉曼實驗依然屬于高端技術，需要高水平專業技術人員操作；藍/綠激光器適合無機材料（如碳材料），共振拉曼實驗以及SERS，是目前最常用的激光器；紅色和近紅外適合于抑制樣品熒光，但是靈敏度很低，要想獲得相同的光譜質量，通常耗時更長。

6.?常見問題

1. 能否測試固體、液體、氣體的拉曼光譜

可以，理論上所有包含真實分子鍵的物質都可以用于拉曼分析（金屬及合金除外，無法通過拉曼光譜分析）。氣體由于其分子密度特別低，測試氣體的拉曼光譜很難，通常需要大功率激光器和較長路徑的樣品池。

2. 制備樣品要求

無需樣品制備，無論是固體、液體還是氣體樣品，都可以在它們本征的狀態下進行測試，無需對樣品進行研磨、溶解、壓片等處理。拉曼光譜是完全非接觸、無損傷的，因此常用于考古中的顏料分析及重要的法庭物證的分析。

近日，尚烯科技與國家石墨烯創新中心、石家莊綜合保稅區及其區內企業，在中國（河北）自由貿易試驗區正定片區（石家莊綜保區）隆重舉行了新材料項目集中簽約儀式。正式簽訂了石墨烯產業合作協議，并啟動國家石墨烯紡織協同創新基地。

尚烯科技董事長何教與石家莊新合科技股份有限公司董事長康利強代表雙方簽署戰略合作協議。自貿試驗區正定片區黨工委副書記、管委會主任、正定縣委副書記任秀力、國家石墨烯創新中心副總經理李智慧等出席活動。

國家石墨烯創新中心與石家莊綜保區、石家莊綜保區與卓壯（河北）航空科技有限公司簽署合作協議，深化科研轉化與產業化應用、推動航空材料領域技術升級，為區域高質量發展注入強勁動能。
